Modèle N°.: | ZD-CPG80 Tuyaux finés | Technique: | RTE |
---|---|---|---|
Matériel: | Acier allié | Traitement de surface: | Noir |
Utilisation: | Transport par pipeline, tuyauterie, tuyauterie hydraulique/automobile, forage pétrolier/gaz, produit | Forme de la section: | Ronde |
Nom du produit: | Tubes à nageoires | Longueur: | 12 m, 6 m, 4 m, selon les besoins |
Normes de production: | Les produits doivent être présentés dans un emballage de qualité supérieure. | délai de paiement: | 30% T/T d'avance + 70% de solde |
En alliage ou non: | Alliages à faible teneur en acier | Nombre de pièces: | 3 tonnes |
Longueur: | Personnalisé | Avantages: | Résistance à l'usure, usinabilité, soudage facile |
Spécification2: | Pour les produits de la catégorie "A" | Spécification3: | Le projet de règlement (CE) n° 1049/2001 est soumis à la procédure suivante: |
Standad: | Pour les produits à base de plantes, le produit doit être présenté sous forme d'une couche d'étiquet | La coutume: | 7 à 15 jours |
Épaisseur: | 2.11-59.54 millimètres au besoin | Service de traitement: | Soudage, poinçonnage, coupe, pliage, décoiling |
Marque: | Le produit doit être soumis à un contrôle de conformité. | Paquet de transport: | Paquet type d'exportation/à la demande |
Spécification: | Conformément aux exigences du client | Marque déposée: | Zhengde |
Origine: | Chine | Code du SH: | 7304192000 |
Capacité d'approvisionnement: | 65000 tonnes par mois | ||
Mettre en évidence: | Tubes en acier au carbone,12 m Tuyaux en cuivre,Pipe à nageoires de 4 m |

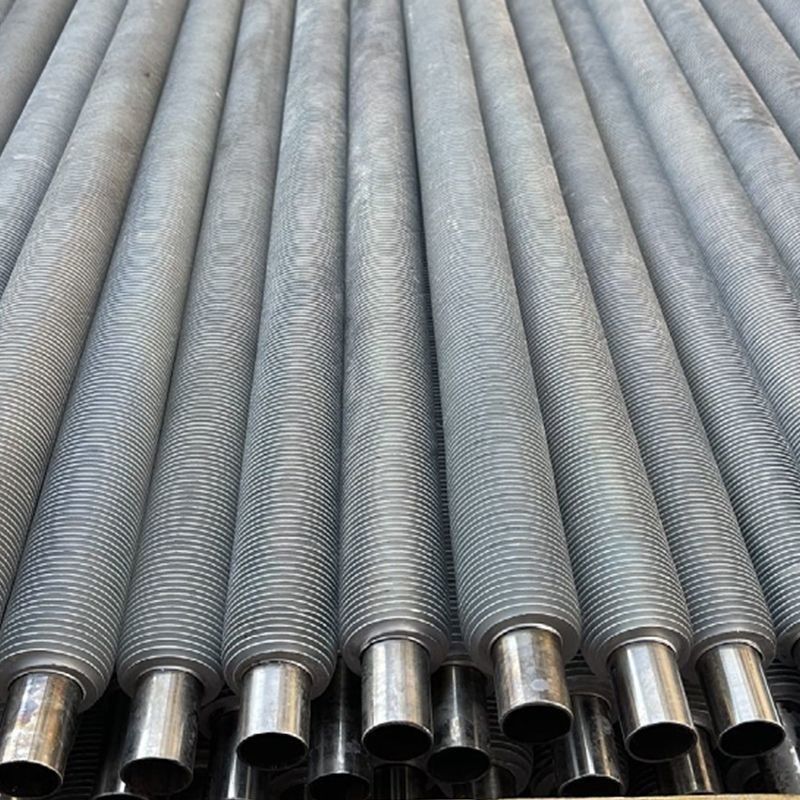

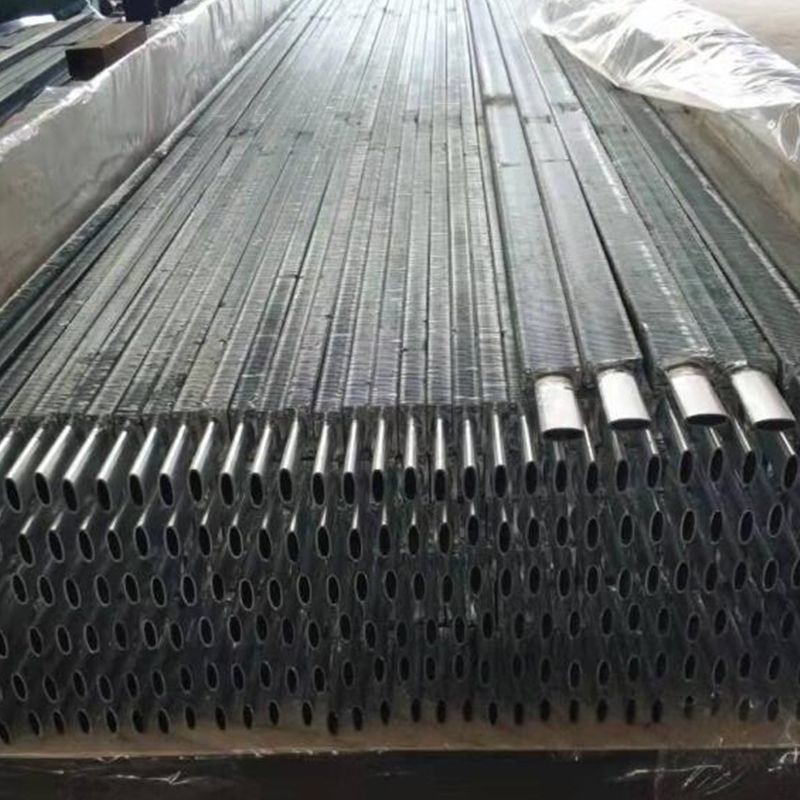

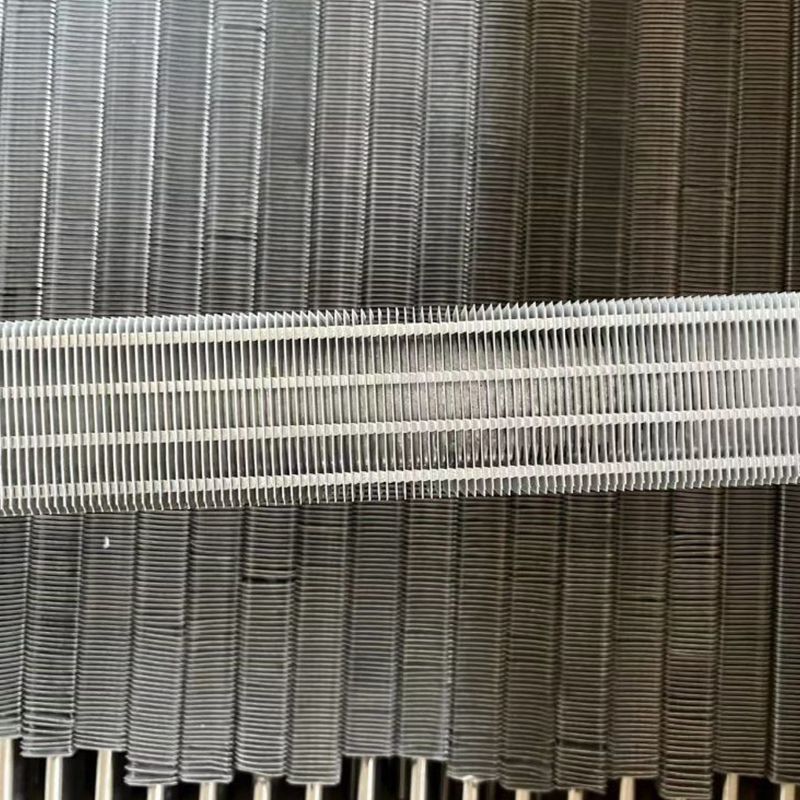

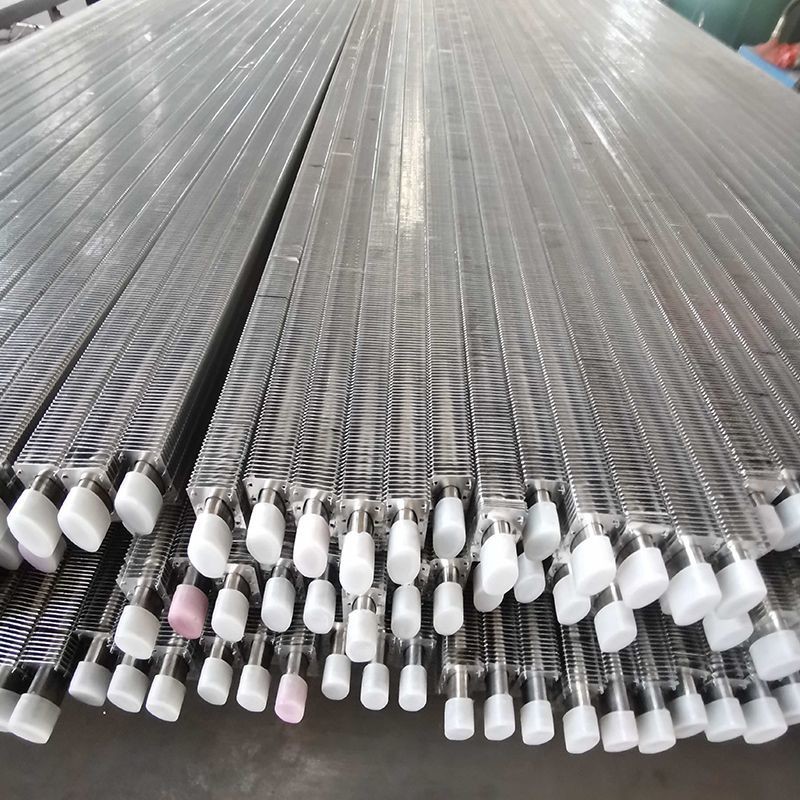

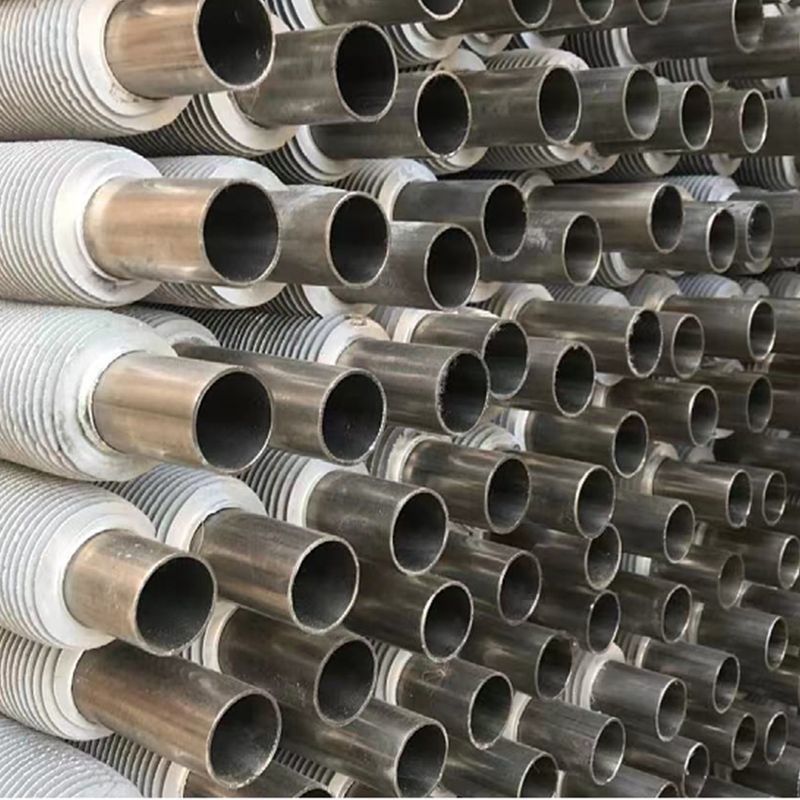

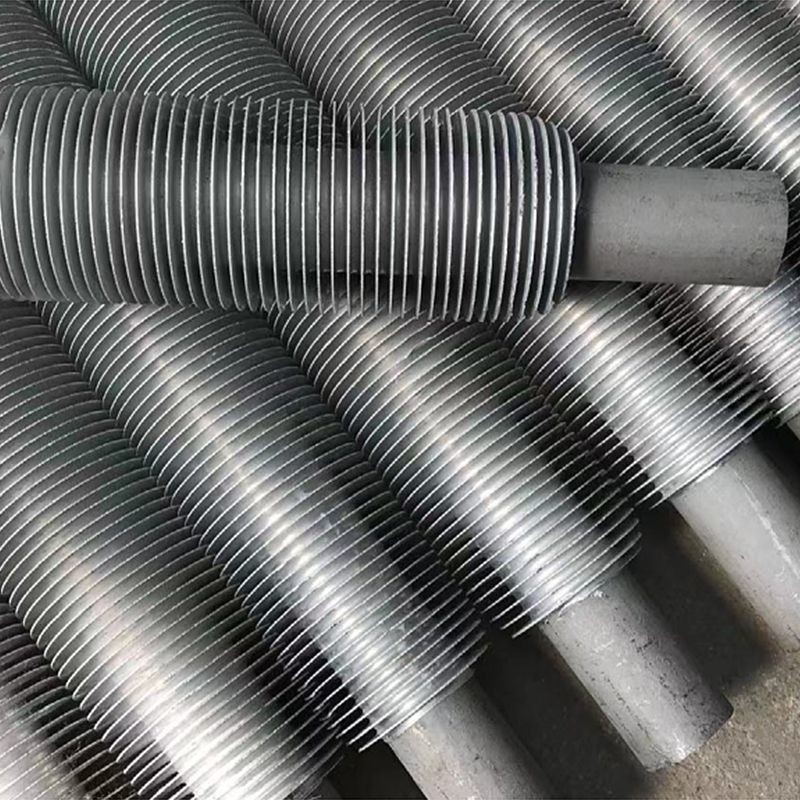

Le tube à nageoires elliptiques de Zhengde est un élément d'échange thermique composé d'un tube elliptique de base et d'une nageoire externe.tubes circulaires elliptiques à nageoiresLe tube à nageoires elliptiques est en train de gagner en notoriété en raison de ses performances supérieures par rapport au tube à nageoires circulaires.Le tube à nageoires elliptiques a été largement utilisé dans des domaines industriels tels que l'éthylène et le raffinage du pétroleLe tube à nageoires elliptiques est utilisé dans les équipements d'échange thermique comme élément d'échange thermique à haut rendement.ce qui rend l'équipement d'échange de chaleur compact, légère, efficace et miniaturisée.
Je ne veux pas. | Paramètres techniques du tube à aileron | ||||||||||||
Diamètre extérieur | Diamètre de la racine | le diamètre intérieur du | Épaisseur de paroi | Hauteur de l'aile | L'envergure des ailes | Couverture épaisse | Racine d'aile épaisse | Épaisseur moyenne des ailes | le poids | Surfaces | Surface par unité de poids | Proportion d'aile | |
DW | D0 | d | δ | h | S | Sd | Sg | S' est | G | F | Une | β | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | Poids total de l'eau | - Je vous en prie2/m | - Je vous en prie2/kg | / | |
1 | 50 | 32 | 26 | 3.0 | 9 | 6 | 1.5 | 3.3 | 2.4 | 6.48 | 0.4307 | 0.06647 | 4.286425159 |
2 | 25 | 3.5 | 6.78 | 0.06353 | |||||||||
3 | 24 | 4.0 | 7.07 | 0.06092 | |||||||||
4 | 56 | 26 | 3.0 | 12 | 9 | 1.6 | 3.4 | 2.5 | 6.09 | 0.4334 | 0.07117 | 4.313296178 | |
5 | 25 | 3.5 | 6.39 | 0.06782 | |||||||||
6 | 24 | 4.0 | 6.67 | 0.06498 | |||||||||
7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 1.8 | 3.6 | 2.7 | 7.47 | 0.4928 | 0.06597 | 4.130070399 |
8 | 30 | 4.0 | 7.83 | 0.06294 | |||||||||
9 | 29 | 4.5 | 8.19 | 0.06017 | |||||||||
10 | 31 | 3.5 | 12 | 11 | 6.73 | 0.4253 | 0.06319 | 3.564364733 | |||||
11 | 30 | 4.0 | 7.09 | 0.05999 | |||||||||
12 | 29 | 4.5 | 7.44 | 0.05716 | |||||||||
13 | 31 | 3.5 | 12 | 13 | 6.21 | 0.3783 | 0.06092 | 3.170465974 | |||||
14 | 30 | 4.0 | 6.58 | 0.05749 | |||||||||
15 | 29 | 4.5 | 6.93 | 0.05459 | |||||||||
16 | 66 | 42 | 34 | 4.0 | 12 | 9 | 8.96 | 0.5339 | 0.05959 | 4.048377313 | |||
17 | 43 | 4.5 | 9.36 | 0.05704 | |||||||||
18 | 42 | 5.0 | 9.75 | 0.05476 | |||||||||
19 | 34 | 4.0 | 12 | 11 | 8.09 | 0.4612 | 0.05701 | 3.497118593 | |||||
20 | 43 | 4.5 | 8.49 | 0.05432 | |||||||||
21 | 42 | 5.0 | 8.88 | 0.05194 | |||||||||
22 | 34 | 4.0 | 12 | 13 | 7.49 | 0.4110 | 0.05487 | 3.116469518 | |||||
23 | 43 | 4.5 | 7.89 | 0.05209 | |||||||||
24 | 42 | 5.0 | 8.28 | 0.04964 | |||||||||
25 | 79 | 55 | 34 | 4.0 | 12 | 13 | 8.66 | 0.5361 | 0.06191 | 3.104226983 | |||
26 | 43 | 4.5 | 9.22 | 0.05815 | |||||||||
27 | 42 | 5.0 | 9.77 | 0.05487 | |||||||||
Note: Les matériaux comprennent 20g, 20G, 12Cr1MoVG, 12CrMo, 15CrMo, 1Cr19Ni9, acier ND, etc. D'autres matériaux peuvent être personnalisés |
